一、案例背景

应客户业务发展需求，将全部VMware虚拟化软件版本由5.5升级到6.7，服务器由原来的2台升级为3台。

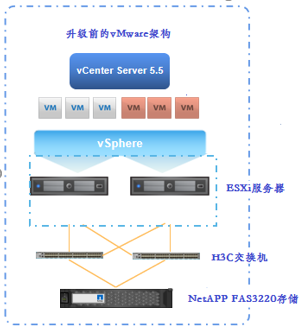

升级前硬件设备及VMware版本信息

硬件设备：2台IBM X3850 X5、1套NetAPP FAS3220存储；

VMware版本: ESXi5.5.0 update02-2068190、vCenter5.5.0 build2183111

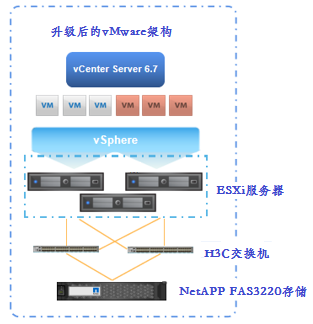

升级后硬件设备及VMware版本信息

硬件设备：2台IBM X3850 X5、1台联想SR630、1套NetAPP FAS3220存储;

VMware版本: ESXi6.7、vCenter6.7

二、升级准备

检查硬件设备

1、检查2台IBM X3850 X5服务器及NetAPP FAS3220存储是否存在硬件故障等告警信息；

2、收集2台IBM X3850 X5服务器的内存大小、CPU、本地存储空间等信息；

3、确认IBM X3850 X5的硬件对VMware ESXi版本的兼容性。

检查VMware ESXi、vCenter

1、收集VMware ESXi、vCenter现有配置信息：VMware ESXi和vCenter详细版本、交换机类型、连接NetAPP FAS3220的存储方式；

2、每台宿主机上所运行的虚拟机数量、状态及CPU、内存实际消耗。

VMware ESXi宿主机资源概况

1、2台IBM X3850 X5服务器的内存均为128G；CPU、内存使用情况如下：

2、新加入的联想SR630的内存大小为64G；

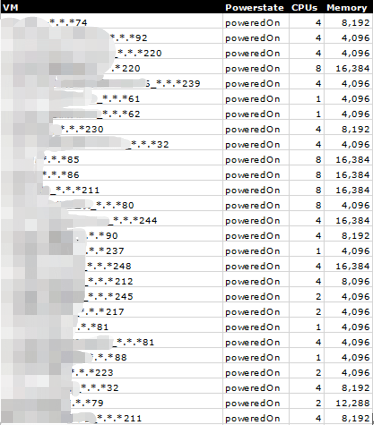

3、处于开机状态的虚拟机统计如下：

三、升级过程

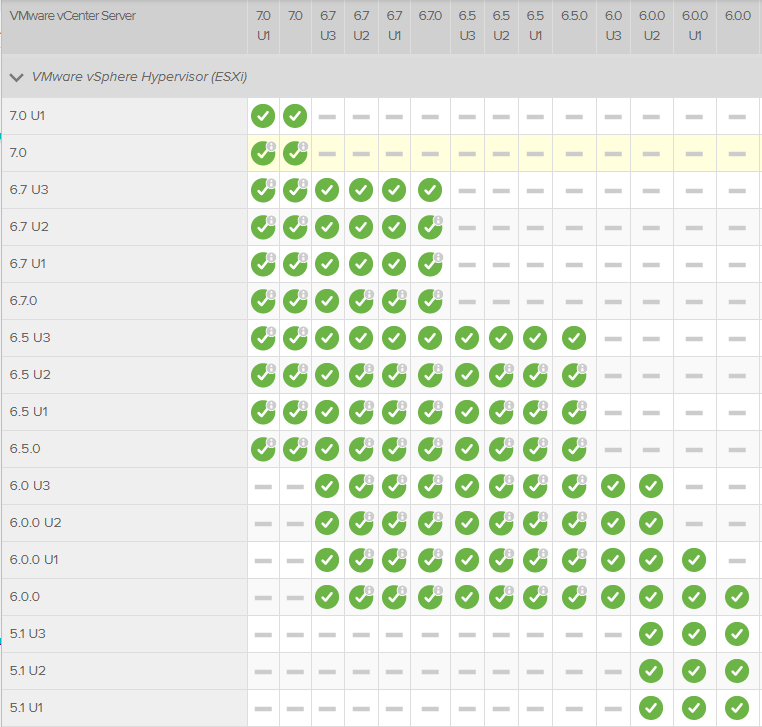

升级过程中需要考虑到VM在线迁移的问题，新的vCenter在升级过程中需要管理原ESXi。在官网查询vCenter server和ESXi的兼容性矩阵，了解到vCenter 6.0u3最低仅能管理ESXi 6.0版本，所以升级过程中将会使用VCSA 6.0u2作为vc过渡版本。

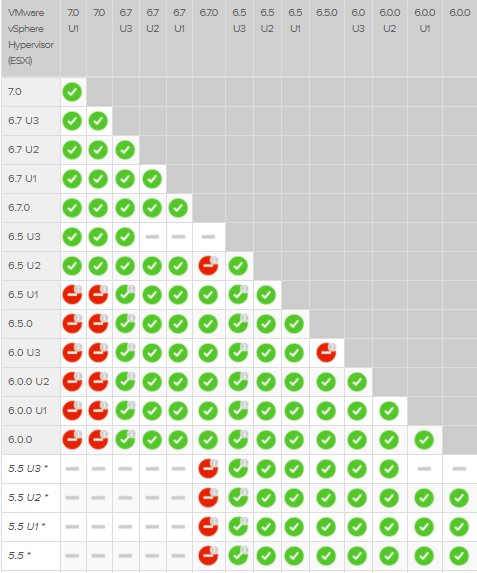

由ESXi升级路线矩阵可知，ESXi 5.5不支持直接升级到ESXi 6.7，同时联想 SR630最低仅能安装ESXi 6.0u3，所以整个升级过程将会使用ESXi 6.0u3作为过渡版本。

迁移环境准备

1、使用联想SR630主机，安装VMware ESXi6.0u3系统；

2、配置相关网络及连通NetAPP FAS3220存储，保障原集群存储可见；

3、在新装VMware ESXi6.0U3宿主机上部署6.0u2版本的VCSA，并接管联想SR630宿主机；

4、原虚拟化环境均使用标准交换机，将原环境中的一台IBM X3850 X5主机从原有vCenter 5.5集群中踢出，交由新建VCSA 6.0 U2接管。

迁移虚拟机及升级ESXi系统版本

1、迁移其中一台IBM X3850 X5（ESXi5.5）主机上的虚拟机到联想SR630（ESXi6.0）上。由于原有的两台服务器内存均为128G，而新加入的联想SR630服务器内存为64G，并且原集群未开启EVC，新主机CPU和原主机年代不同，导致X3850 X5上的VM无法在线迁移至SR630。因此，部分虚拟机须在关机后进行迁移；

2、使用升级安装的方式将已迁移完成的IBM X3850 X5主机系统由ESXi5.5升级至ESXi6.0u3版本；

3、将另一台X3850 X5上的VM全部在线迁移到已经升级至ESXi6.0版本的X3850 X5，使用同样的方法将另一台X3850 X5的ESXi系统版本升级至6.0u3，再由ESXi6.0u3升级至ESXi6.7目标版本并打补丁；

4、确认相关网络、存储等配置，确保原有相关配置信息未改变；

5、在已升级至ESXi6.7（IBM X3850 X5）宿主机上部署6.7版本的VCSA，并接管ESXi6.7和ESXi6.0u3宿主机；

6、将运行在ESXi6.0u3版本的IBM X3850 X5主机上的所有VM，在线迁移回已升级至ESXi6.7版本的IBM X3850 X5主机上；

7、将另一台IBM X3850 X5的ESXi6.0系统以同样的方法升级到ESXi6.7目标版本并打补丁；

8、将联想SR630主机的VM迁移回至X3850 X5上，然后使用相同方法将联想SR630主机的ESXi6.0u3系统升级至ESXi6.7目标版本并打补丁；

9、至此，原有两台IBM X3850 X5服务器的ESXi5.5成功升级至ESXi6.7；联想SR630服务器的ESXi系统也升级到ESXi6.7，并由同一个VCSA6.7管理。

四、经验总结

1、VMware ESXi、vCenter跨版本升级前的准备工作不可忽视，可避免升级失败后的回退工作。如：由5.5升级至6.7不能直接升级，需要先升级至中间版本，再升级至目标版本；

2、如果原虚拟化环境及配置较复杂，不建议直接新安装到目标系统版本，建议使用升级安装的方式对其版本进行升级，这种方式不会改变原有配置信息，不需重新配置（虚拟交换机、存储等）；

3、由于该虚拟化环境中的原宿主机与新宿主机CPU可能不同，因此在VM迁移过程中，需要考虑能否实现在线迁移还是仅能离线迁移；如果硬件资源受限，部分VM必须采用离线迁移，需要提前规划做到最小范围内的虚拟机关机。
