某烟草专卖局为提升网络质量，决定进行网络改造。由之前仅电信提供的单专线接入服务，改造为电信、移动、联通三家ISP同时提供的专线接入服务。改造后电信、移动专线承载一般性业务，联通专线承载视频会议业务。同时移动和联通专线互相进行链路冗余。网络改造落地后，想不到在使用过程中出现了大量的问题，如：一般性业务出现不规律的中断；数据传输延迟大；视频通讯质量差；地市间可以互相访问等。

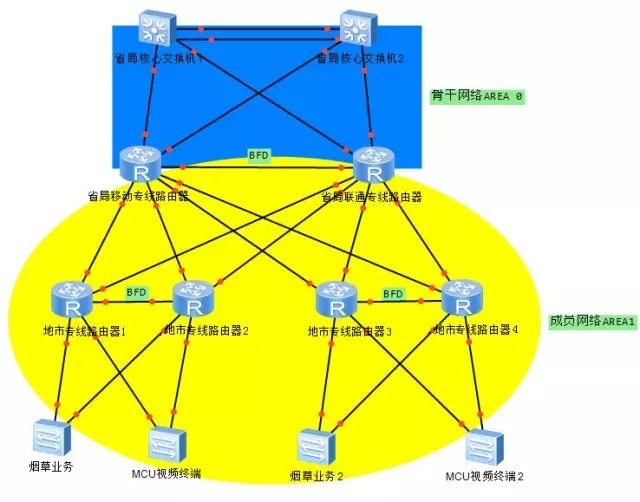

改造完成后的网络拓扑图

为解决这一系列问题，太阳城官网的工程师对线路、设备状态、链路质量等都进行了排查，并无不妥。最终在检查网络配置的时候，发现问题出在路由上。

该市省局路由一般采用的是OSPF（最短路径协议），协议通过泛洪与收敛进行最优路由路径选择。但是在该市中，由于有当地设备状况不一；网络结构不一；技术水准不一；业务水平不一等客观性因素存在，所以改造网络时该市采用的是与省局相同的OSPF协议。其中有的采用RIP（矢量路由协议），有的采用静态路由协议方式接入省局专线网络，这样就造成了网络性能不佳。

排查路由路径时，发现的故障现象：

1、路由路径不一。在省局对该市路由跟踪的时候，发现了路由路径在访问该市时走的是联通线路，但是在路由返回时走的却是移动线路，甚至在返回时还出现了先走电信专线后又跳转到移动专线的情况；

2、路由配置错误。在问题排查的时候，发现原来需要访问A的链路访问到了B，不同的专线出口却使用相同的IP地址；

3、普通业务与视频会议业务使用同一根专线。在检查流量时发现了专线带宽拥挤，导致所有的业务受到了影响。

针对以上故障现象，太阳城官网制定出网络路由优化方案：

1、修改线路COST值使访问与返回的路由路径一致；

2、把专线IP地址进行梳理，建立IP地址列表，纠正错误的IP地址；

3、经过省局的同意，决定对该市的路由接入方式进行调整。将路由接入方式与省局接入方式统一，采用RIP的路由接入方式，使路由的路径更具有方向性。

变更完成后，又一次进行网络测试，以上问题基本得以解决，但在该市一部分视频会议业务方面依然出现了画面延迟，声流不同步的问题。经过全面排查后，发现路由路径依然没有达到最优。

针对此问题，又拟定了两套解决方案：

1、通过修改链路的COST值使链路达到最优，实现普通业务与视频业务分离。

2、通过路由接入方式进行调整，RIP与静态接入的方式相结合，实现业务分离。

考虑到方案一消耗时间比较多而且容易出现操作错误，最终采用了方案二。经过最终改造后，现在该烟草专卖局网络畅通，各项业务平稳，网络优化工作得到了省局领导的认可与好评。

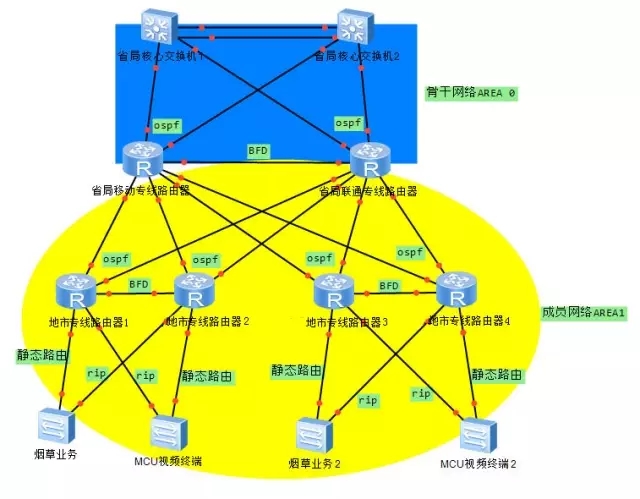

路由优化后的网络拓扑图
