一、故障背景

某客户IBM XIV存储一个interface类型节点失效，导致整个存储数据进行重新分布。

二、故障描述

IBM XIV存储一个Interface类型节点失效，节点中的12块硬盘模块状态全部不可用，且通过管理软件无法获取节点的硬件状态（包括风扇、电源等）。

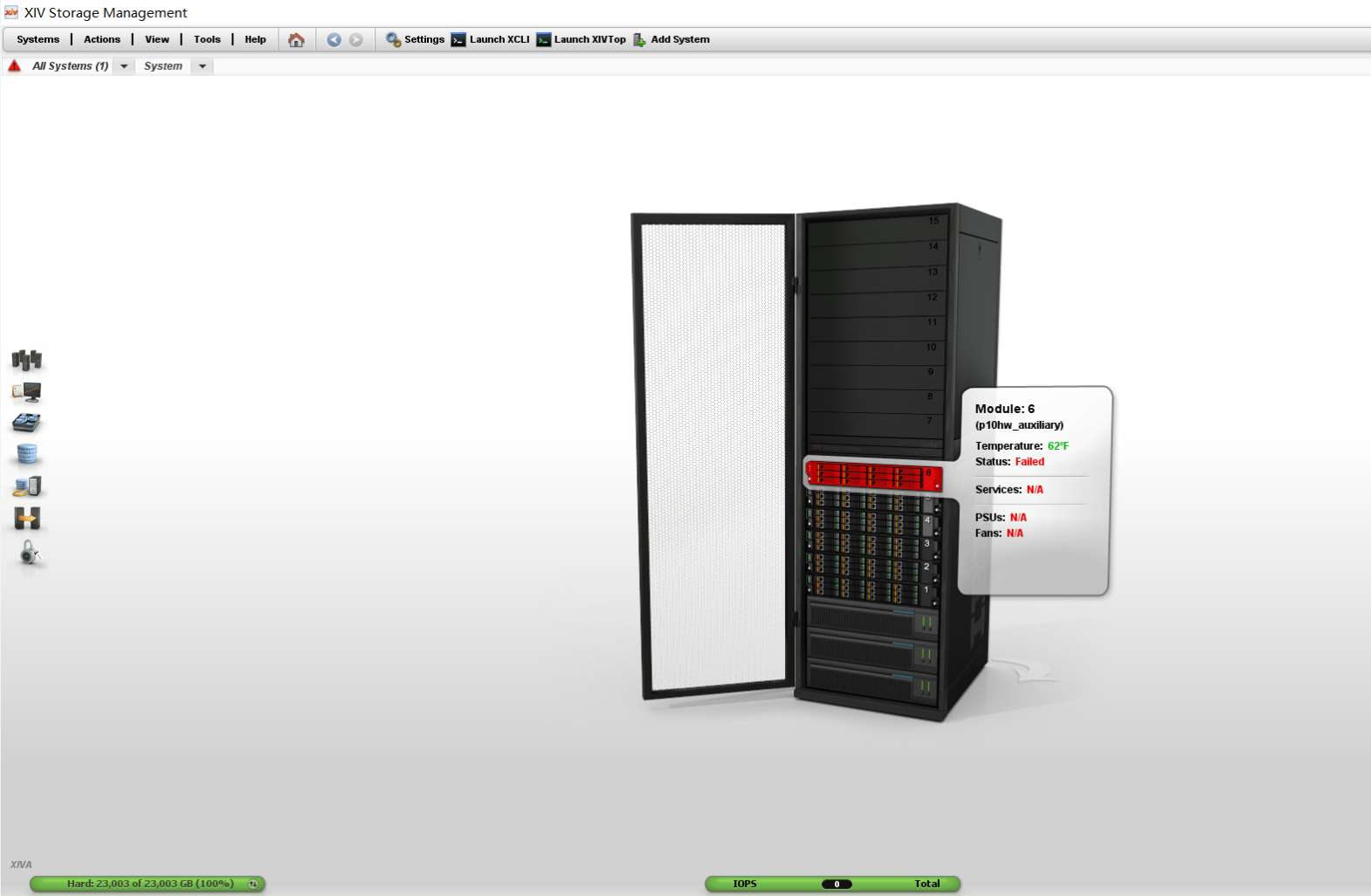

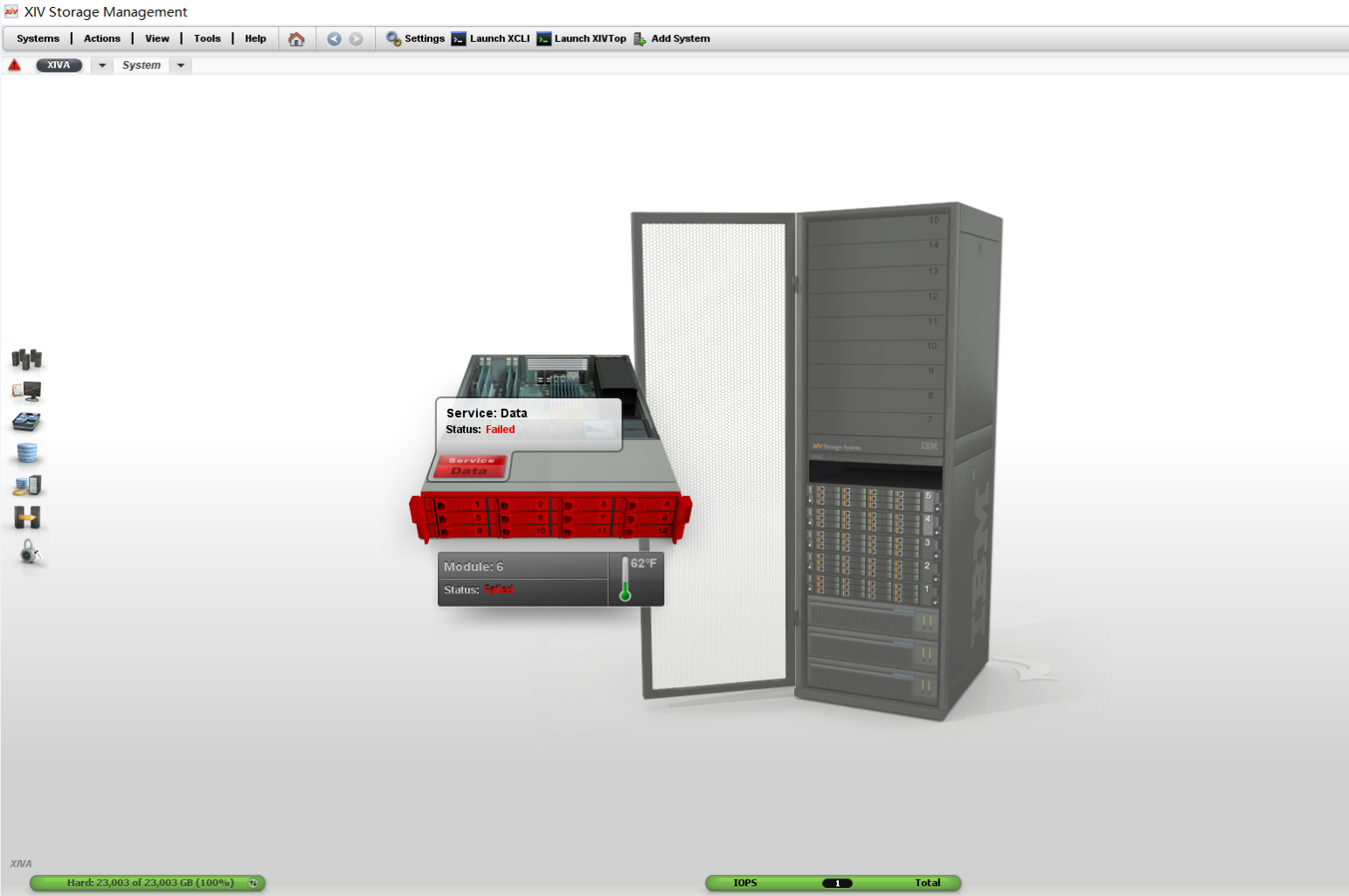

相关故障现象截图如下：

进一步查证故障原因发现，涉及此节点相关的故障信息时间点为同一时刻，数据服务状态与节点状态均为Failed。

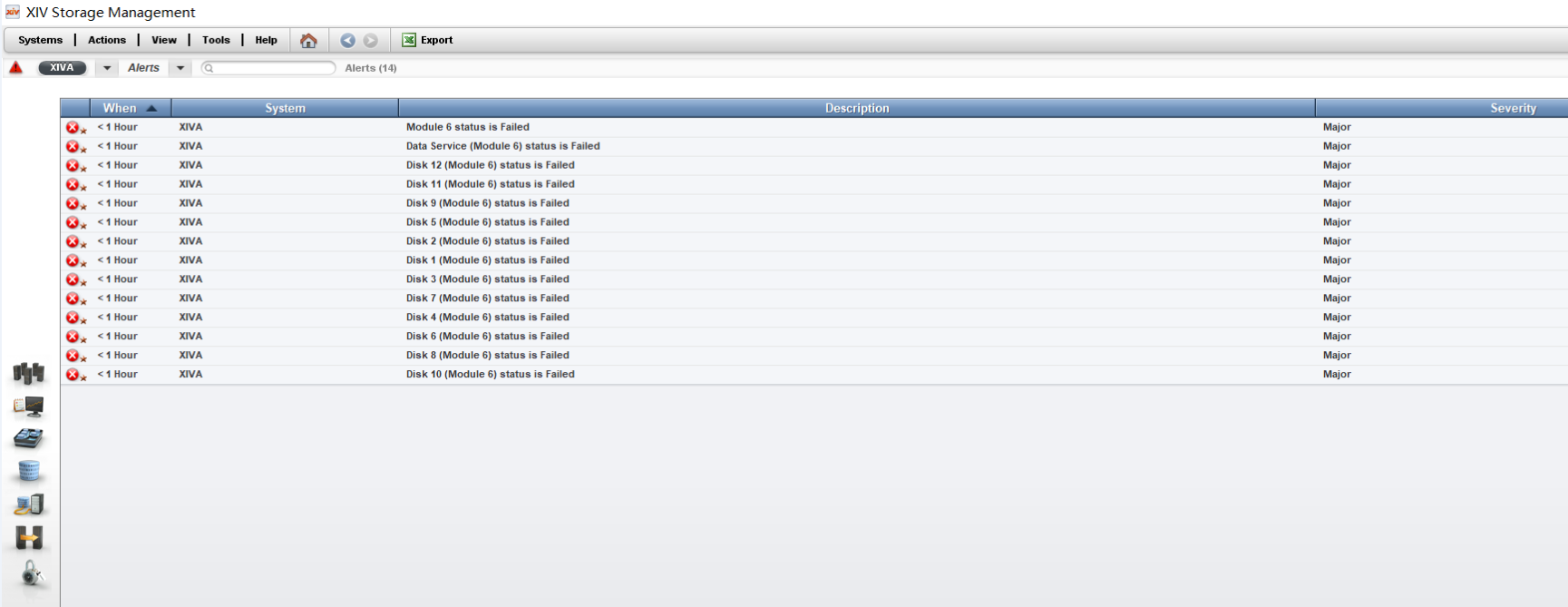

相关故障事件截图如下：

三、故障处理

IBM XIV存储每个节点采用的是通用x86服务器硬件架构，节点后端预留VGA接口，通过VGA接口连接显示器。但接上USB键盘，并没有显示输出。

1、尝试重启节点

由于显示器没有显示任何输出，通过节点前面板电源键按钮，强制关机并重新开机，仍无输出，工程师初步判断节点模块硬件损坏。

2、更换节点硬件

将节点模块下电，移除节点后端Flash卡、电源模块和连接线缆，移除节点前端12块物理硬盘模块，将节点模块下架；

上架新节点模块，恢复此前移除的硬盘模块、Flash卡、电源模块和连接线缆；

重新开机，此时显示器有信息输入，最终显示器出现Login登录字样，表示节点模块底层系统已经完全启动成功。

3、测试与初始化

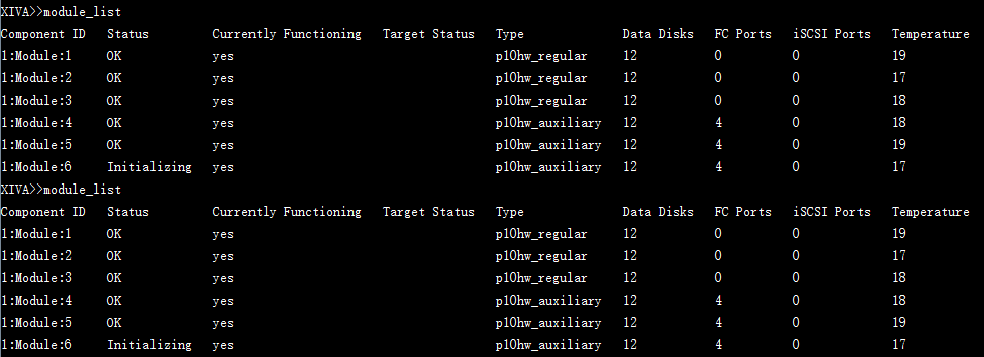

在管理软件中，对目标节点模块进行Test操作，使XIV系统识别新的节点模块。模块6硬件处理初始化的过程及状态变更信息如下：

初始化成功后，变为Ready状态，变更信息如下：

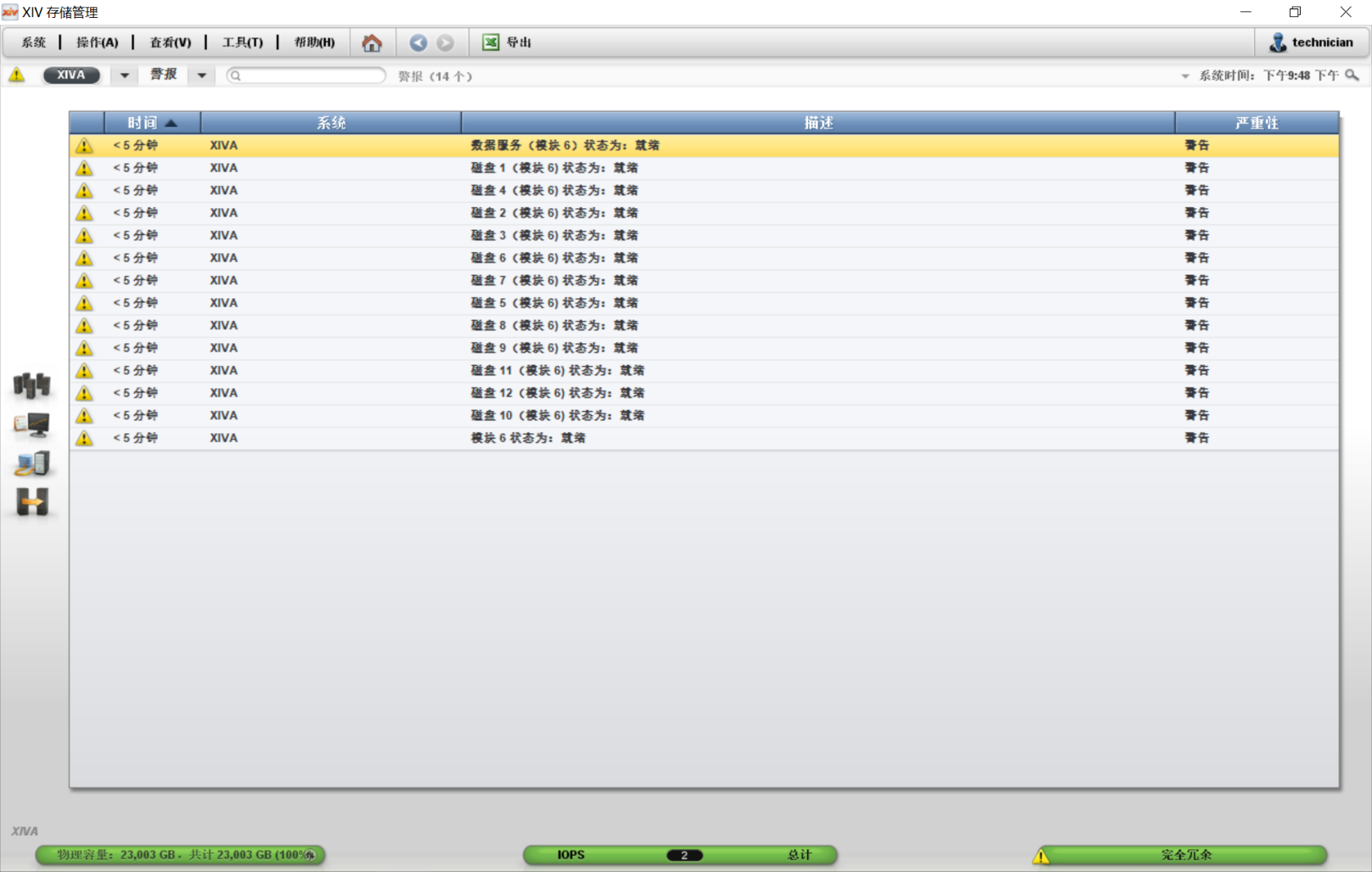

识别到节点模块，12块硬盘及节点模块状态就绪，变更信息如下：

4、开始阶段采用

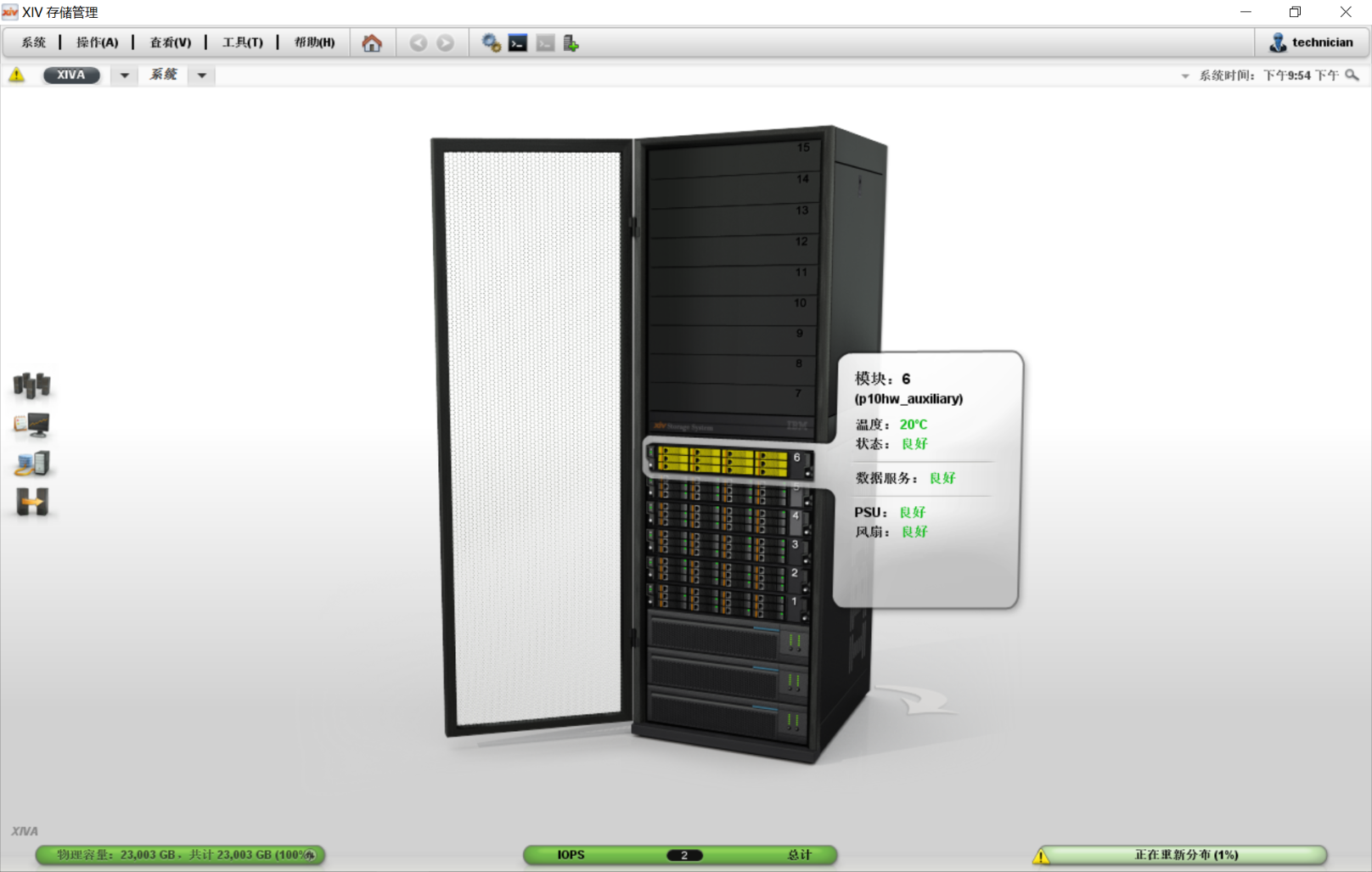

节点模块状态为Ready，对其进行阶段采用操作，进行阶段采用操作后，整个XIV存储数据将进行重新分布。变更信息如下：

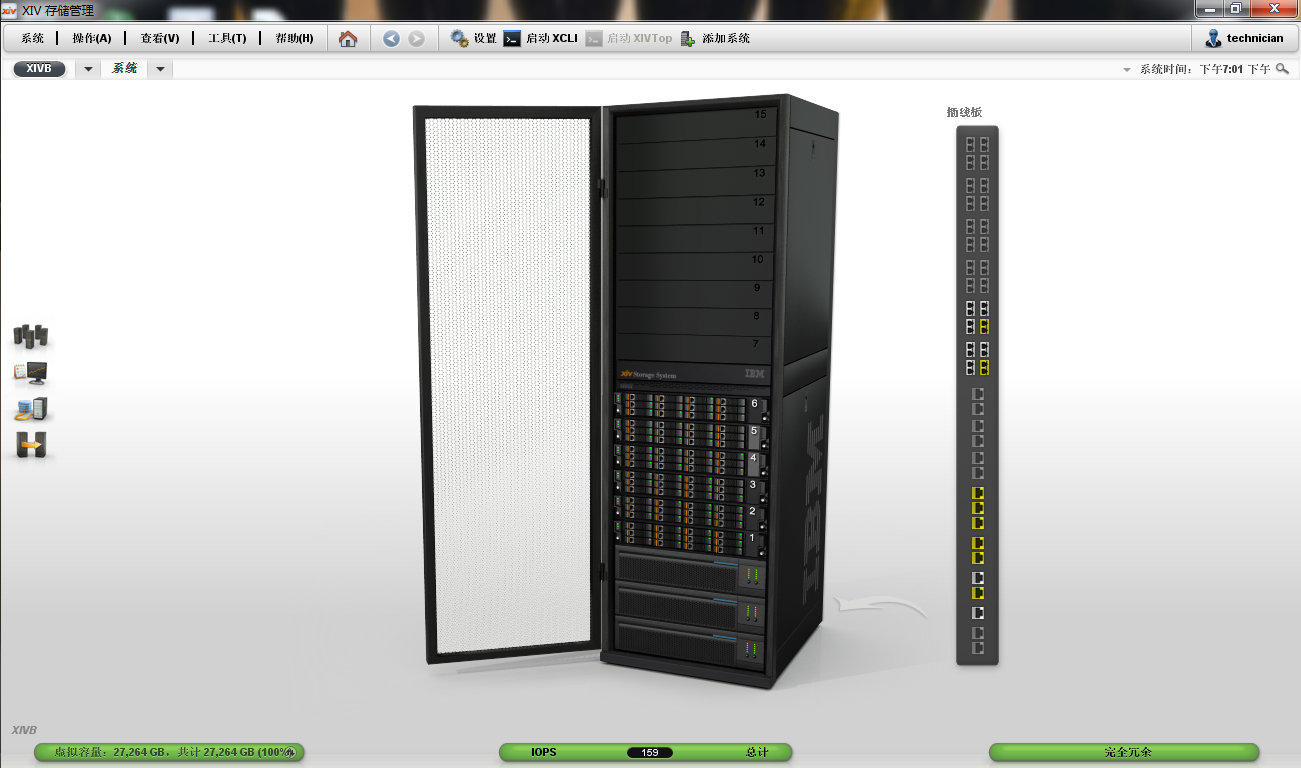

经过一段时间的数据重新分布，最终XIV存储状态恢复正常，数据完全冗余，变更信息如下：

四、故障总结

IBM XIV存储整个节点模块完全坏死的情况比较少见，首先需要确定故障节点模块并未逻辑假死，再进行下一步的更换处理。这里需要注意的是，在更换处理时，XIV的节点模块不能更换Flash卡，且不需强制更换硬盘模块、电源模块。最终节点模块状态就绪可用，直到阶段采用数据重新分布完全冗余后，方能确认故障完全解决。
