一、案例背景

1、SRDF容灾复制

EMC Symmetrix Remote Data Facility (SRDF)家族产品提供一系列基于Symmetrix的灾难恢复、并发处理以及数据迁移解决方案。SRDF配置至少需要2台Symmetrix设备，称为主端设备和从端设备。两台设备可位于同一房间，或同一城域网的两栋楼，甚至相隔上千公里。

2、调整原因

原VMAX生产存储和同城灾备数据中心DMX存储，通过裸纤搭建SRDF链路进行数据的容灾复制。

因客户同城灾备数据中心需要搬迁，新同城灾备数据中心不再提供SAN网络进行容灾复制，而是改用IP网络架构，故需要对相应配置进行调整。

3、容灾架构

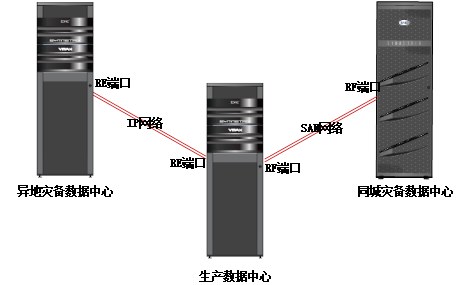

搬迁前容灾架构：

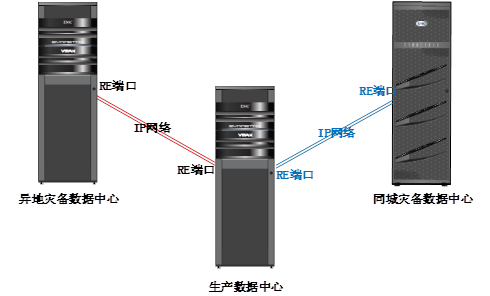

搬迁前容灾架构：

二、存储变更

1、暂停容灾复制

使用Solution Enabler命令断开所有同城RDFG。

2、交换机变更

搬迁后，存储间连接的交换机由SAN交换机变为IP网络交换机，且IP网络交换机需配置有接光纤线的光口模块。

3、修改binfile

原容灾复制网络使用的是SAN网络，故原同城灾备中心DMX存储及生产数据中心VMAX存储上的复制端口为RF端口;调整完成后使用IP网络，故需要将两存储用于复制的端口由RF端口配置为RE端口。

如图所示：

同时需要在两存储的binfile中设定端口IP信息及复制端口的一些相关参数。

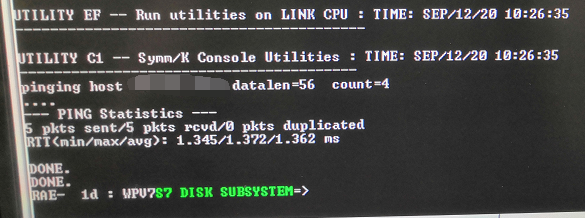

修改并load binfile完成后，验证两地存储连通成功：

4、修改RDF group配置

使用symrdf modifygrp命令，对所有同城RDF group的复制端口进行重新配置，加入RE(网络)端口，移出原RF(SAN)端口。

5、恢复容灾复制

RDF group的复制端口重新配置后，使用ACP模式恢复增量同步，并在同步完成后修改为SRDF/A模式。

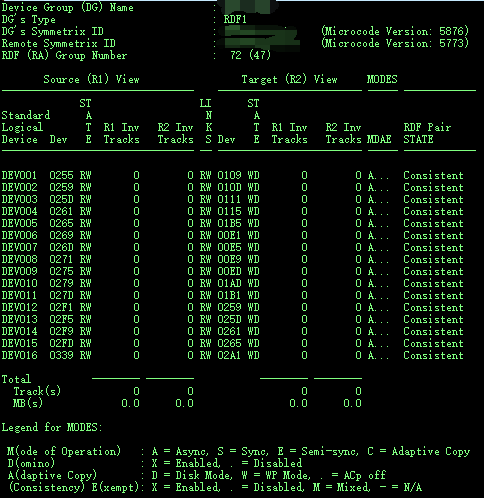

验证同步状态正常，即RDF pair state为Consistent状态：

三、经验总结

1、load binfile需要存储健康状态正常，所以建议在搬迁前完成，以免设备搬迁加电后出现硬件故障而无法load binfile，影响工作进度。

2、修改RDF group配置实施过程中，可能无法将RE(网络)端口移入并替换原RF(SAN)端口，所以需要做好新建RDF group的预案。
